一、引言：工业无损检测的「全能猎手」登场
在制造业迈向高精度、智能化的今天，无损检测技术成为保障工业设备安全运行的「眼睛」。奥林巴斯 Evident 旗下的 OmniScan X3 64 相控阵探伤仪，以 64 通道全聚焦相控阵技术为核心，突破传统检测设备的性能边界，为风电、油气、汽车等复杂工业场景提供精准检测解决方案。本文将从技术创新、行业应用、用户价值三大维度，深度解读这款「工业检测黑科技」。
二、技术突围：重新定义相控阵检测性能
（一）硬件架构：小机身藏着大能量

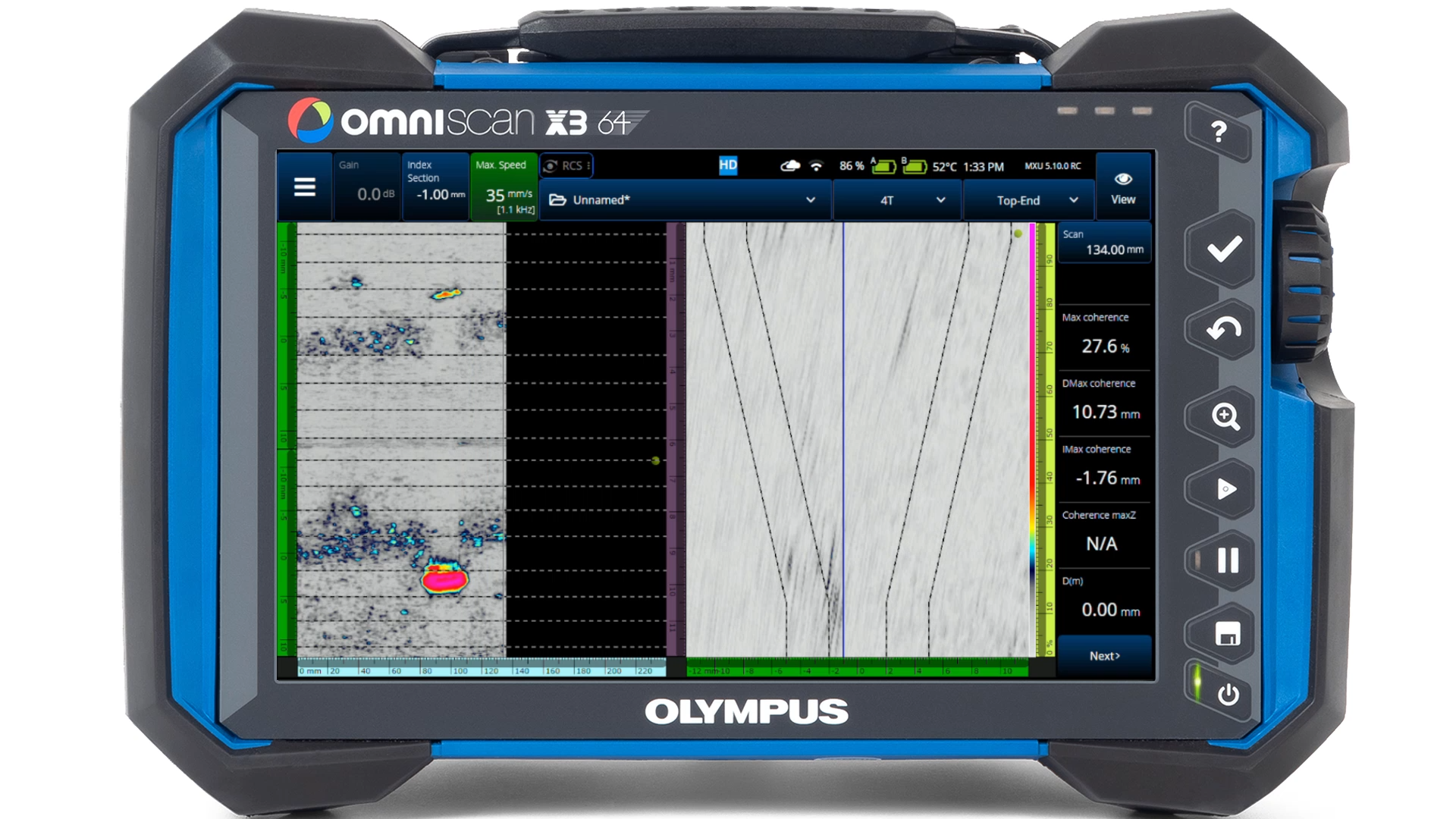

在工业检测领域，设备的便携性与性能往往是一对矛盾体，但 OmniScan X3 64 打破了这一常规认知。它传承了 OmniScan 系列便于携带的设计理念，机身重量仅 4.2kg ，方便检测人员携带至各种复杂检测现场，无论是狭窄的管道内部，还是高耸的建筑结构，都能轻松应对。可别小瞧了这个小巧的机身，它内部搭载的是 64 通道脉冲发生器，这一配置堪称 “小机身藏着大能量"。
该脉冲发生器支持 128 晶片孔径的全聚焦方式（TFM）检测，相较于传统 32 通道设备，实现了两倍激发通道的升级。这意味着它能够以更密集的声束对检测对象进行全面扫描，不放过任何一个可能存在缺陷的角落。例如在风电塔筒的检测中，以往 32 通道设备可能会因为声束覆盖范围有限，对一些复杂结构部位的检测存在盲区，而 OmniScan X3 64 凭借其强大的硬件配置，能够实现更全面、更精细的检测。
在恶劣的工业环境中，设备的稳定性至关重要。OmniScan X3 64 配备了特殊设计的可拆卸冷却风扇，能有效降低设备运行时的温度，确保其在长时间、高强度的工作状态下也能稳定运行。同时，它还通过了 IP65 防尘防水认证，即使在沙尘漫天的油气田，或是风雨交加的户外施工现场，仪器内部的精密元件也能得到有效保护，避免因灰尘和水汽侵入而损坏。此外，MIL-STD-810G 抗跌落认证也让它无惧意外跌落的冲击，从一定高度跌落地面后，依然能够正常工作，保障检测任务的连续性。
对于野外作业来说，数据存储和传输一直是个难题。OmniScan X3 64 配备了 1TB 的超大存储空间，可支持连续 72 小时的检测数据本地存储。这就好比为检测人员配备了一个超大容量的 “数据仓库"，无需频繁地将数据传输至外部存储设备，不仅节省了时间和精力，还降低了因数据传输不稳定而导致的数据丢失风险，为野外作业提供了极大的便利。
（二）成像技术：从「看见」到「看透」的质变
如果说硬件是设备的 “骨骼"，那么成像技术就是它的 “眼睛"。OmniScan X3 64 在成像技术方面实现了从 “看见" 到 “看透" 的质的飞跃。
依托 64 晶片全孔径激发技术，设备实现了 TFM 图像采集速度提升 4 倍。在检测过程中，能够快速地获取被检测物体内部的图像信息，大大提高了检测效率。同时，其分辨率较前代产品提高了 100%，达到了可清晰分辨 0.5mm 级微小缺陷的水平。这一突破使得检测人员能够发现以往难以察觉的细微缺陷，为工业设备的安全运行提供了更可靠的保障。以汽车零部件的检测为例，一些关键零部件表面可能存在微小的裂纹或孔洞，这些缺陷在以往可能会被忽略，但使用 OmniScan X3 64 进行检测，就能轻松地将它们识别出来，避免因零部件缺陷而导致的安全事故。
在一些复杂的检测环境中，噪声干扰往往会影响缺陷的识别。OmniScan X3 64 特殊的相位相干成像（PCI）技术，通过振幅 - free 算法增强了噪声环境下的缺陷对比度。在奥氏体不锈钢等强衰减材料检测中，这一技术的优势尤为明显。奥氏体不锈钢由于其内部组织结构的特殊性，对超声波的衰减较大，传统检测设备在检测时往往难以清晰地显示缺陷。而 OmniScan X3 64 借助 PCI 技术，能够有效增强缺陷信号，使缺陷识别率提升 30%，让那些隐藏在材料深处的缺陷无处遁形。
声学影响图（AIM）工具是 OmniScan X3 64 成像技术的又一亮点。它能够实时可视化声波覆盖范围，就像为检测人员提供了一个 “透视地图"，帮助他们提前优化扫查路径。通过 AIM 工具，检测人员可以直观地了解到声波在被检测物体内部的传播情况，从而调整检测参数和扫查方式，避免无效检测，减少 20% 的无效检测时间，提高检测效率和准确性。
（三）软件生态：智能化驱动效率革命
在数字化时代，软件对于设备的重要性不言而喻。OmniScan X3 64 拥有一套完善且智能化的软件生态系统，为检测工作带来了效率革命。
OmniPC 分析软件是这款设备的重要软件支持之一。它支持多组检测参数一键导入，检测人员只需提前在电脑上设置好检测参数，然后通过简单的操作，就能将这些参数快速导入到探伤仪中，无需在设备上逐一手动设置，大大节省了时间。同时，该软件还兼容旧款 OmniScan 设备的数据格式，这对于那些已经使用过奥林巴斯其他型号探伤仪的用户来说非常友好，他们无需担心数据兼容性问题，可以继续使用以往积累的数据进行分析和对比，降低了操作人员的培训成本，实现了检测工作的无缝衔接。

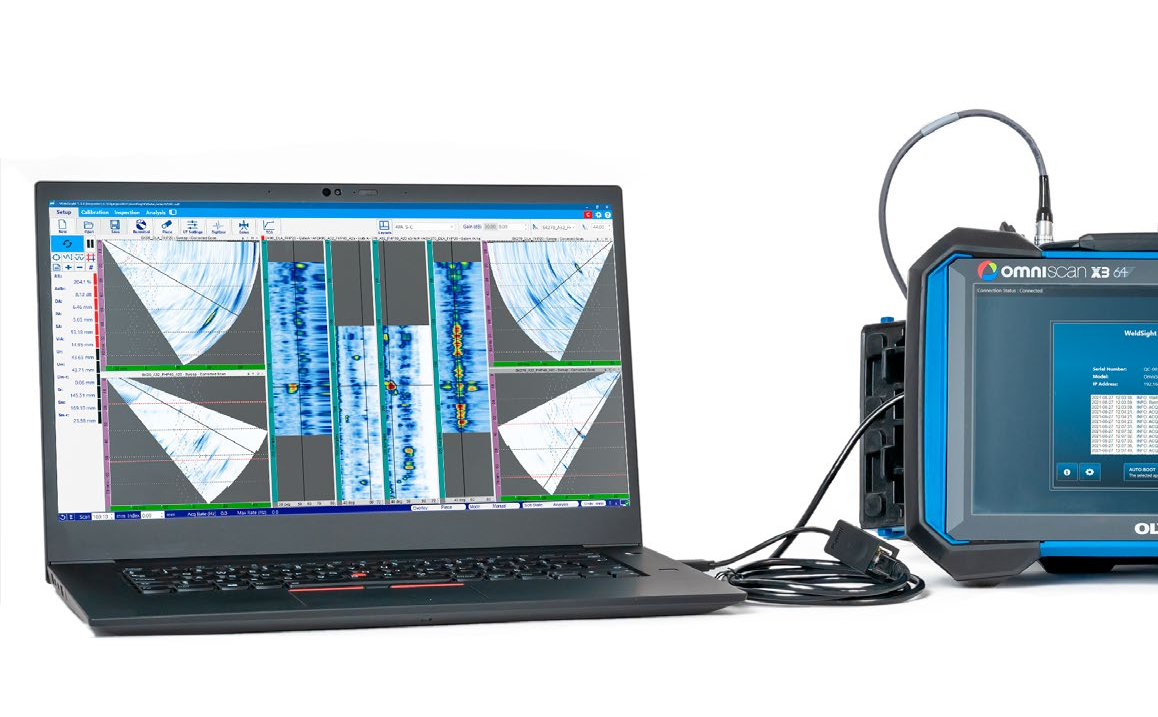

WeldSight™ Remote Connect 远程控制功能是 OmniScan X3 64 软件生态的一大特色。在高要求制造领域，多人协同检测的需求越来越常见。通过这一功能，检测人员可以通过无线传输实现 PC 端对探伤仪的实时数据监控与分析。例如在大型桥梁的建造过程中，需要多个检测小组同时对不同部位进行检测，使用 WeldSight™ Remote Connect 功能，各个小组的检测数据能够实时传输到 PC 端，技术专家可以在 PC 端对这些数据进行集中分析和判断，及时发现问题并指导检测人员调整检测方案，提高了检测工作的协同性和准确性。
MXU 5.13 版本新增的合并 B 扫描视图，进一步提升了检测人员的工作效率。在检测焊缝时，检测人员可在同一界面对比焊缝两侧成像，通过直观的对比，能够更准确地判断缺陷的位置和大小，缺陷定量效率提升 50%。这一功能的实现，使得焊缝检测工作更加高效、准确，为工业生产中的焊接质量控制提供了有力支持。
三、行业破局：多领域检测场景深度赋能
（一）风电能源：叶片「全生命周期守护」
在风电能源领域，风电叶片作为将风能转化为机械能的核心部件，其质量与可靠性直接关乎风电场的运行效率与经济效益。随着风电产业向大型化、海上化发展，叶片尺寸不断增大，对检测技术的要求也日益严苛。
针对风电叶片长达 60 米的复合材料结构，OmniScan X3 64 搭配 RollerFORM XL 扫查器，成为了叶片检测的得力助手。RollerFORM XL 扫查器配备了 128 个晶片的探头，通过独特的超声波束多路传输处理技术，实现了 128mm 超宽声束覆盖。这一技术突破大大提高了检测效率，将单叶片检测时间压缩至传统设备的 1/3。在实际检测过程中，检测人员只需推动扫查器沿着叶片表面移动，OmniScan X3 64 就能快速、全面地对叶片内部结构进行扫描，及时发现潜在的缺陷。
在机舱狭小空间检测中，OmniScan X3 64 的优势同样明显。其配备的 2.2mm 超细探头，能够深入螺栓孔等复杂结构，配合 TFM 三维成像技术，精准捕捉早期分层缺陷。TFM 三维成像技术就像给检测人员提供了一双 “透视眼"，可以从不同角度对缺陷进行观察和分析，准确判断缺陷的位置、大小和形状。某新能源企业在使用该方案后，实测显示叶片缺陷检出率提升了 40%，检测成本下降了 25%。这不仅提高了风电叶片的质量和安全性，还为企业节省了大量的维护成本，保障了海上风电设备的稳定运行。
（二）油气工业：管道安全的「隐形守护者」
油气工业中，管道作为油气输送的重要载体，其安全运行至关重要。然而，管道在长期运行过程中，会受到各种因素的影响，如高温、高压、腐蚀等，容易出现缺陷，引发安全事故。因此，对管道进行定期检测，及时发现并修复缺陷，是保障油气输送安全的关键。

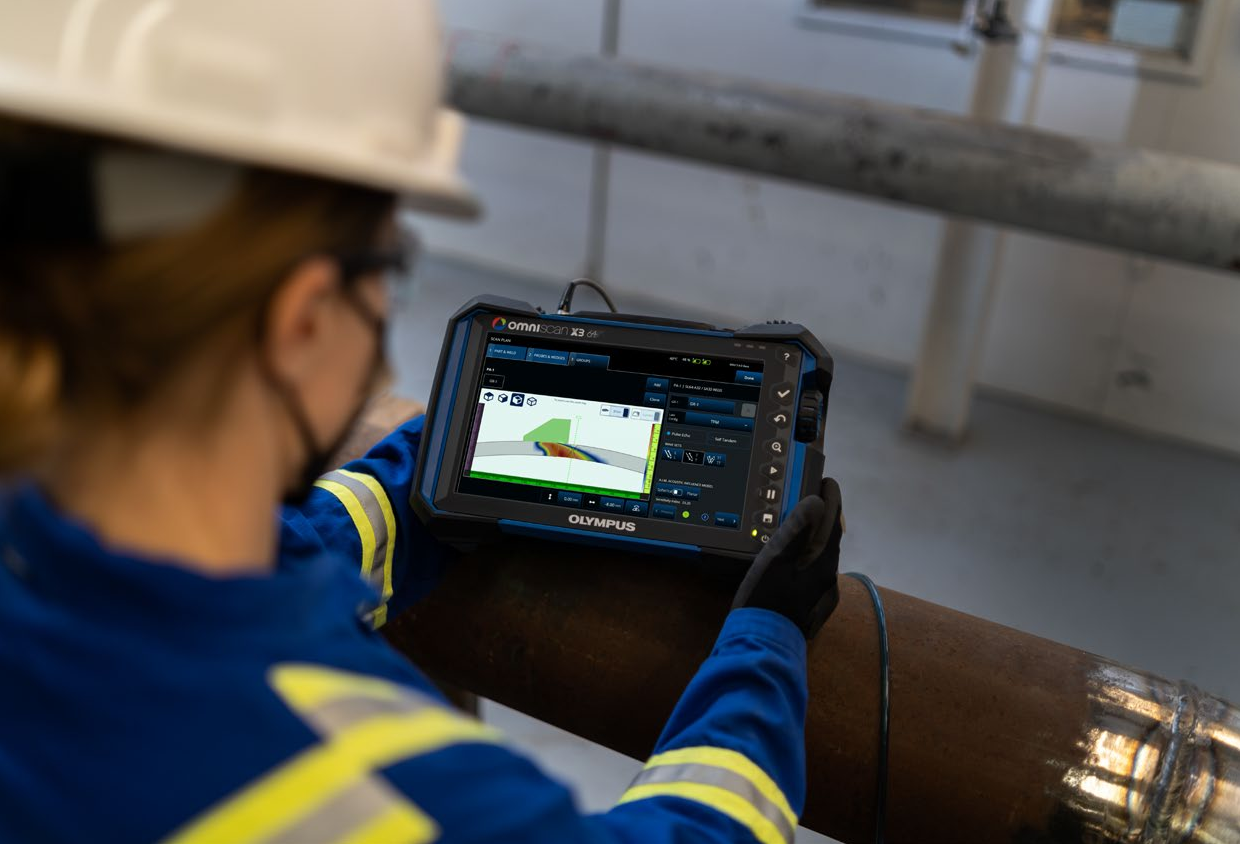

在高温氢致腐蚀（HTHA）检测场景，OmniScan X3 64 的 64 通道全孔径激发技术发挥了重要作用。该技术能够穿透 50mm 以上的厚壁管道，实现对腐蚀缺陷的早期定量评估。通过对管道内部腐蚀情况的准确检测，企业可以提前采取措施，防止管道因腐蚀而破裂，避免油气泄漏等事故的发生。

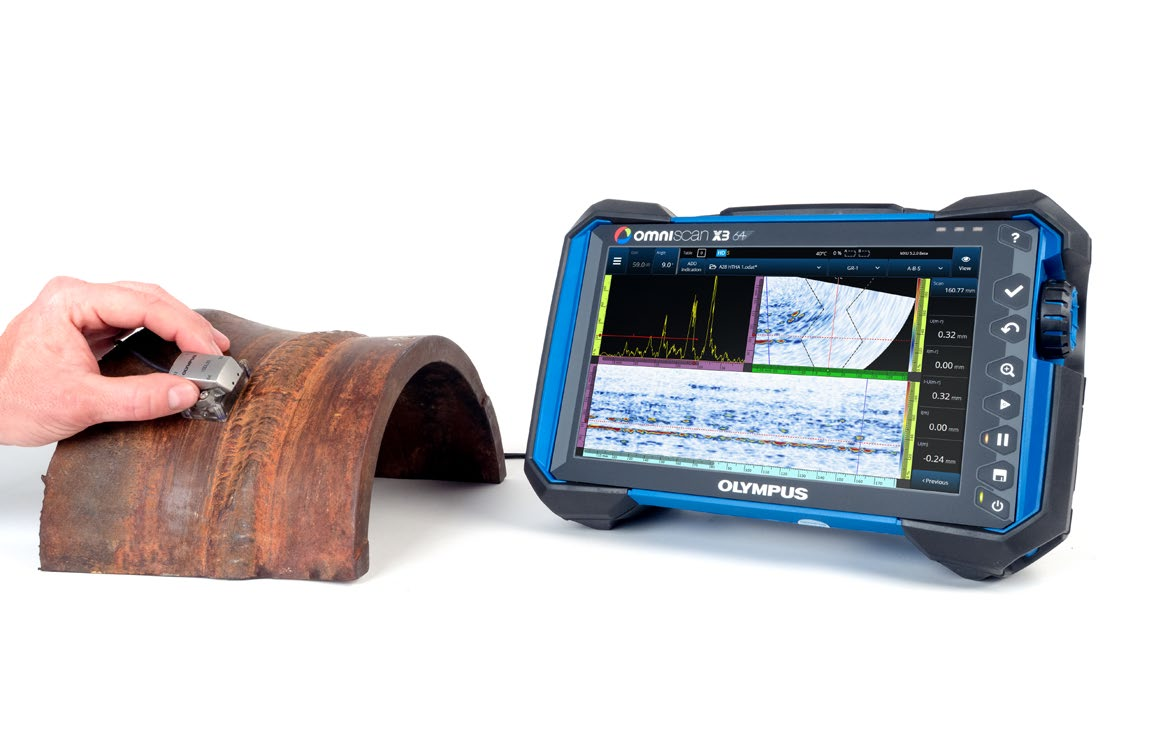

针对奥氏体不锈钢焊缝等异种金属检测难题，OmniScan X3 64 支持 TOFD、PA、TFM 多技术融合成像。在检测过程中，设备能够实时生成焊缝横截面 C 扫描图，清晰显示未熔合、裂纹等危险缺陷。这一技术的应用，有效解决了传统超声检测在奥氏体不锈钢焊缝检测中的盲区问题，大大提高了检测的准确性和可靠性。某石化企业在应用该设备后，管道环焊缝检测效率提升了 60%，重大缺陷漏检率降为零。这不仅保障了管道的安全运行，还提高了企业的生产效率，为油气工业的稳定发展提供了有力支持。
（三）汽车制造：精密零部件的「质量守门员」
在汽车制造领域，零部件的质量直接关系到整车的性能和安全。因此，对汽车零部件进行严格的质量检测，是汽车制造企业确保产品质量的重要环节。
在汽车底盘悬挂件、发动机缸体等关键部件检测中，OmniScan X3 64 的整合型 DLA 探头配置展现出了强大的检测能力。该探头能够快速识别 0.3mm 级疲劳裂纹，及时发现零部件中的潜在缺陷。其实时 TFM 包络处理功能，通过 1024×1024 高分辨率网格成像，能够清晰呈现铝合金压铸件内部缩孔、疏松等缺陷。这一功能的应用，帮助主机厂实现了从原材料入厂到成品下线的全流程质量管控，确保每一个零部件都符合质量标准。
某德系车企在引入 OmniScan X3 64 后，零部件出厂缺陷率从 0.12% 降至 0.03%，年度质量成本节约超 200 万元。这不仅提高了汽车的质量和安全性，还为企业节省了大量的成本，提升了企业的市场竞争力。通过使用 OmniScan X3 64，汽车制造企业能够更好地控制产品质量，为消费者提供更加安全、可靠的汽车产品。
四、用户价值：重新构想工业检测工作范式
（一）操作体验：极简交互降低专业门槛
在传统的工业检测领域，相控阵设备往往以其复杂的技术和操作流程让人望而却步。操作人员不仅需要具备深厚的专业知识，还需要经过长时间的培训和实践，才能熟练掌握设备的使用方法。这在一定程度上限制了相控阵检测技术的广泛应用。
OmniScan X3 64 的出现，为这一行业痛点带来了转机。它继承了 OmniScan 经典菜单架构，对于那些熟悉 OmniScan 系列产品的用户来说，上手几乎没有难度。同时，为了满足新手操作人员的需求，设备新增了图形化引导界面。这个界面就像一个贴心的 “检测助手"，以直观的图形和简洁的文字，一步一步地引导操作人员完成复杂的检测流程。即使是没有丰富经验的新手，经过短短 72 小时的学习，也能熟练掌握检测流程，独立完成检测任务。
在操作的便捷性方面，OmniScan X3 64 也做了很多人性化的设计。它支持蓝牙无线探头连接，摆脱了传统设备线缆的束缚，检测人员可以更加自由地移动探头，对各种复杂形状的工件进行检测。设备配备的可旋转 8 英寸高亮触摸屏，操作灵敏，响应迅速。即使在强光环境下，屏幕也能清晰显示，检测人员无需担心因光线问题而影响操作。无论是在户外施工现场，还是在光线复杂的工厂车间，都能轻松完成检测操作。
（二）成本效益：全周期价值深度挖掘
对于企业来说，购买设备不仅仅是一次性的投资，还需要考虑设备在整个使用周期内的成本效益。OmniScan X3 64 在这方面表现出色，通过硬件模块化设计，它支持后期通道升级。企业在购买设备时，可以根据当前的检测需求选择合适的配置，当未来业务发展，检测需求增加时，只需对设备进行通道升级，无需重新购买设备，这就大大保护了用户的设备投资，避免了资源浪费。
在检测效率方面，OmniScan X3 64 凭借其强大的技术性能，展现出了明显的优势。它高效的检测速度和精准的缺陷识别能力，能够快速、准确地完成检测任务，显著减少了重复检测与返工成本。在大型基建项目中，如桥梁建设、铁路铺设等，时间就是金钱。OmniScan X3 64 的应用，可使单项目检测周期缩短 30% 以上，大大提高了项目的推进速度，为企业节省了大量的时间成本。
除了检测效率，设备的售后服务也是影响成本效益的重要因素。Evident 全球售后服务网络为 OmniScan X3 64 的用户提供了全面的支持。当设备出现故障时，售后服务团队能够迅速响应，将设备停机时间控制在 48 小时以内。这就意味着企业的生产不会因为设备故障而长时间中断，保障了客户的生产效率，减少了因设备故障而带来的经济损失。
（三）未来赋能：接轨工业 4.0 的智能终端
随着工业 4.0 时代的到来，数字化、智能化成为工业发展的趋势。OmniScan X3 64 作为一款面向未来的工业检测设备，积极接轨工业 4.0，成为了企业构建智能化质量管控体系的重要智能终端。
它支持 GPS 定位数据嵌入，在检测过程中，设备会自动记录检测位置信息，并将其与检测数据一起保存。这对于大型企业来说非常重要，企业可以通过这些位置信息，对不同区域的设备进行统一管理和监控，提高设备管理的效率和准确性。
检测报告自动生成及云端存储功能，也为企业的数字化管理提供了便利。检测完成后，设备会根据检测数据自动生成详细的检测报告，无需人工手动整理和编写。这些报告可以直接存储在云端，企业的管理人员和技术人员可以随时随地通过网络访问这些报告，方便进行数据分析和决策。同时，云端存储也避免了因本地存储设备损坏而导致的数据丢失风险，保障了数据的安全性和完整性。
OmniScan X3 64 还拥有开放的 API 接口，可无缝对接 MES 系统。MES 系统是企业生产制造执行系统的核心，通过与 MES 系统的对接，OmniScan X3 64 实现了检测数据与生产流程的实时联动。在生产过程中，检测数据可以及时反馈到 MES 系统中，企业可以根据这些数据对生产流程进行调整和优化，实现智能化生产。例如，当检测到某个零部件存在缺陷时，MES 系统可以立即通知生产部门停止该零部件的生产，并对生产设备进行检查和调整，避免生产出更多不合格产品，提高了产品质量和生产效率。
五、结语：OmniScan X3 64 开启检测技术「全聚焦」时代
从风电叶片的毫米级缺陷捕捉，到油气管道的千米级安全监测，OmniScan X3 64 凭借 64 通道全聚焦相控阵技术，完成了从「工具」到「解决方案」的蜕变。它不仅是一台高性能检测设备，更是工业智能化升级的关键基础设施。在「中国智造 2025」的征程中，这款「工业检测全能猎手」正以技术创新为笔，为高要求制造领域绘制质量安全的新蓝图。无论是复杂结构检测，还是恶劣环境作业，OmniScan X3 64 始终以精准、高效、可靠的表现，证明着「科技赋能工业」的真正内涵 —— 让每一处缺陷都无处遁形，让每一份工业产品都值得信赖。
