UT3500系列电池内阻测试仪技术解析与应用指南

在新能源产业快速迭代、电池应用场景持续拓展的当下，电池内阻作为评估电池健康状态（SOH）、判断性能衰减的核心参数，其精准测量对电池生产质检、运维保养及研发创新具有不可替代的意义。优利德UT3500系列电池内阻测试仪凭借高精度、宽量程、多功能的技术优势，成为工业级电池检测领域的优秀设备，广泛应用于电力、通信、储能、新能源汽车等多个行业。本文将从产品核心特性、技术原理、操作规范、应用场景及维护保养等方面，全面解析UT3500系列的技术亮点与实用价值，为行业用户提供专业参考。

一、产品概述：精准定位，多场景适配

二、核心技术解析：精准测量的底层支撑

2.1 测量原理：交流四端法，消除干扰保精准

2.2 核心技术参数：高精度与宽量程兼顾

• 内阻测量：量程覆盖0.0001mΩ~3.2kΩ，分为3mΩ、30mΩ、300mΩ、3Ω、30Ω、300Ω、3kΩ七档量程，支持自动与手动切换，测量准确度达0.5%，5位电阻读数，分辨率可达0.0001mΩ，可精准捕捉电池内阻的微小变化，适配从毫欧级小内阻到千欧级中高内阻的全场景测量。

• 电压测量：UT3562型号量程为0.00001~101.000V，UT3563型号量程扩展至0.00001~404.000V，分为6V、60V、100V（UT3563额外支持400V）多档量程，6位电压读数，测量准确度达0.01%，分辨率0.00001V，可同步精准测量电池开路电压，辅助判断电池充放电状态。

• 测试速度：支持多档测试速度调节，测试速度可满足高速自动化检测需求，同时支持平均次数调节，可根据测量需求平衡测试速度与数据稳定性。

2.3 功能亮点：智能化与实用性深度融合

• 可视化操作：配备4.3英寸大屏幕LCD显示，可同时显示电池内阻、电压参数，操作界面直观友好，支持中、英文切换，按键音可按需开启或关闭，降低操作人员培训成本，提升操作效率。

• 分选与比较功能：具备专业分选功能，支持阻抗和电压分别独立的比较功能，可设置标称值、上下限阈值，比较方式包括直读比较、公差、百分比公差三种，分选结果以Pass/Fail区分，并支持合格/不合格讯响提示，可快速筛选不合格电池，适配生产线上的批量质检场景。

• 数据管理与导出：支持海量数据存储，最多可对10000组数据进行运算统计，具备FAT存储功能，可通过USB U盘导出数据，同时支持截屏保存功能，方便数据归档、分析与汇报；仪器内置50组本地存储，搭配U盘可扩展存储容量，满足长期检测数据留存需求。

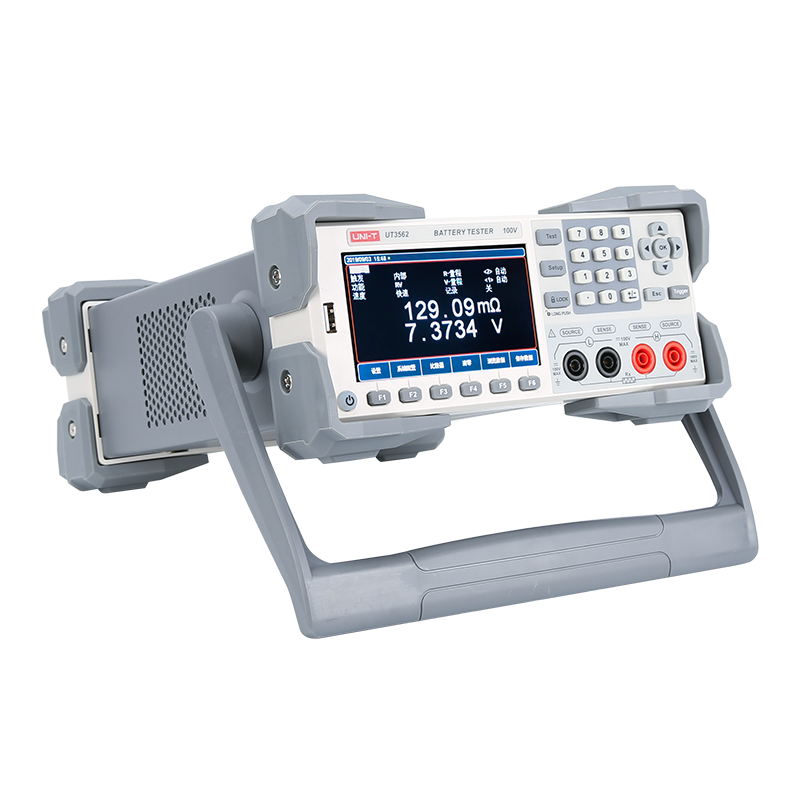

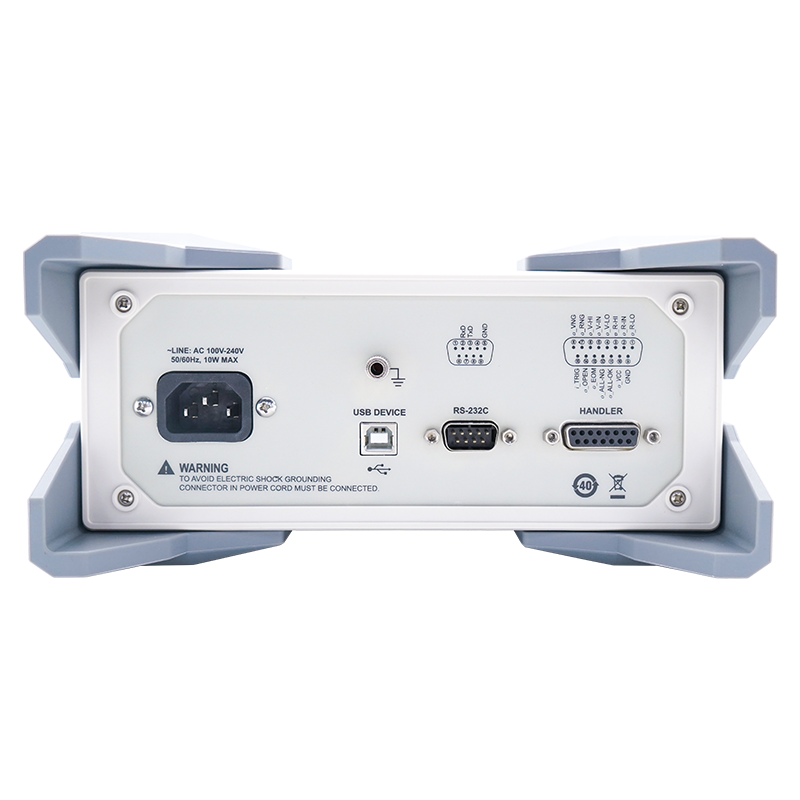

• 远程通讯与集成：配置RS-232C、USB Host、USB Device多种接口，支持SCPI协议和Modbus协议，可实现与电脑、PLC等设备的远程通讯，便于融入自动化检测系统，实现批量电池的自动化、智能化检测，提升检测效率与标准化水平。

• 安全防护：内置完善的安全防护机制，明确规定UT3562不可施加交流电压和超过100V的直流电压到测试端，UT3563不可施加交流电压和超过400V的直流电压到测试端，避免仪器损坏；同时要求仪器接地使用，禁止在易燃易爆、多灰尘环境下使用，非专业人员不可打开仪器外壳，保障操作安全与仪器使用寿命。

三、操作规范：正确操作，保障测量精准与安全

3.1 测量前准备

• 环境准备：选择干燥、通风、无电磁干扰的环境，温度控制在仪器规定的操作范围内，避免在易燃易爆、多灰尘环境下操作；同时确保仪器接地良好，防止电击危险。

• 仪器检查：检查仪器外观是否完好，电源线路是否破损，测试线是否完好无损，确认仪器电源开关处于关闭状态，避免带电接线导致仪器损坏或安全事故。

• 测试线连接：使用仪器标配的测试线，按照四端测量法连接，将黑色测试线接入仪器黑色端子孔，红色测试线接入红色端子孔，确保测试线与端子孔连接牢固，且测试线顶端无额外连接物；带三角标识的测试线需与仪器面板上对应的三角标识孔位匹配，避免接反影响测量精度。

• 清零校准：为消除测试线电阻和接触电阻的影响，测量前需执行短路清零操作，将红黑测试线的探针短接，按下仪器清零按钮，待界面提示清零成功后，再进行正式测量。

3.2 正式测量操作

• 开机启动：接通仪器电源，按下开机按钮，仪器完成自检后进入测量界面，可根据需求切换中、英文显示，设置按键音、测量速度、平均次数等参数。

• 参数设置：根据被测电池的类型和规格，设置合适的内阻量程、电压量程，若需进行分选检测，可设置标称值、上下限阈值及比较方式，开启讯响提示功能。

• 电池连接：将测试线的探针或夹子连接到被测电池的正负极，确保接触良好，避免接触不良导致测量数据波动；测量电池组时，需逐个测量单体电池，避免跨接测量导致短路。

• 数据读取与保存：待仪器读数稳定后，记录内阻、电压数据，若需留存数据，可按下保存按钮将数据存储至仪器本地或U盘；若开启了分选功能，仪器会自动判别电池是否合格，并发出相应讯响提示，不合格电池需及时标记筛选。

• 测量结束：测量完成后，先断开测试线与电池的连接，再关闭仪器电源，整理测试线，将仪器妥善存放；若需导出数据，可将U盘插入仪器USB接口，按照操作界面提示完成数据导出。

3.3 安全操作注意事项

• 严格遵守电压限制要求，UT3562测试端不可施加交流电压及超过100V的直流电压，UT3563不可施加交流电压及超过400V的直流电压，否则会损坏仪器。

• 仪器运行过程中，若出现工作异常（如读数不稳定、报错、异响等），需立即断开电源，停止使用，不可自行拆卸维修，应联系专业维护人员处理，避免电击或仪器进一步损坏。

• 非专业维护人员禁止打开仪器外壳，仪器关机后一段时间内仍可能残留未释放的电荷，擅自拆卸可能导致人身电击危险。

• 测试过程中，避免测试线短路，避免用手接触测试探针金属部分，防止触电或影响测量精度；测量高电压电池组时，需做好绝缘防护措施。

四、应用场景：全行业覆盖，赋能电池全生命周期管理

4.1 电池生产质检场景

4.2 工业运维场景

4.3 科研与研发场景

4.4 其他专业场景

除上述场景外，UT3500系列还可用于新能源汽车动力电池的检测、医疗设备电池的质检、应急电源电池的运维等场景，同时可作为专业电阻测量工具，用于毫欧级到千欧级电阻的精准测量，适配多种专业检测需求，展现出广泛的应用兼容性。

五、维护保养与常见故障排查

5.1 日常维护保养

• 清洁保养：定期用干燥、柔软的抹布擦拭仪器外壳、面板及测试端子，去除灰尘和污渍，避免灰尘进入仪器内部影响电路运行；测试线需定期检查，若出现破损、老化，及时更换，避免影响测量精度或引发安全事故。

• 存储保养：仪器不使用时，需关闭电源，断开电源线路，将测试线整理好与仪器一同存放于干燥、通风、无腐蚀气体的环境中，避免潮湿、高温、低温环境对仪器造成损坏；长期不使用时，需定期开机通电，进行自检校准，确保仪器性能稳定。

• 校准保养：仪器使用一段时间后（建议每年一次），需联系优利德授权机构进行专业校准，确保测量精度符合技术指标；若仪器出现测量偏差较大、自检失败等情况，需及时进行校准，不可继续使用。

• 环保与回收：该仪器环保使用期限为40年，在此期间可放心使用，超过规定期限后，需按照废弃电气和电子设备（WEEE）指令2002/96/EC要求，进行专业回收处理，不可随意丢弃在垃圾桶内。

5.2 常见故障排查

• 故障一：开机无反应。排查：检查电源线路是否连接牢固，电源电压是否符合仪器要求（AC 100~240V 50/60Hz），电源开关是否正常；若仍无反应，可能是仪器内部电路故障，需联系维修人员。

• 故障二：测量数据波动大。排查：检查测试线连接是否牢固，接触是否良好；是否存在电磁干扰，可更换测量环境；测试线是否破损，需及时更换；执行短路清零操作，消除测试线电阻影响；若仍波动，可能是仪器校准过期或内部故障，需进行校准或维修。

• 故障三：数据无法保存或导出。排查：检查U盘是否兼容（支持FAT存储格式，不支持移动硬盘），U盘是否正常；仪器存储功能是否开启，可进入系统设置检查；若仍无法保存或导出，可能是仪器存储模块或接口故障，需联系维修人员。

• 故障四：分选功能异常。排查：检查比较方式、标称值、上下限阈值设置是否正确；测试线连接是否正确，接触是否良好；若讯响无提示，检查讯响功能是否开启，可进入系统设置调整。

• 故障五：远程通讯失败。排查：检查通讯接口连接是否牢固，通讯协议（SCPI、Modbus）设置是否与外接设备一致；波特率、站号等参数是否匹配；若仍无法通讯，检查接口是否损坏，需联系维修人员。
