HP3544/HP3544-2H/12H/24H精密直流电阻测试仪产品介绍

发布时间：2025/11/12

点击次数：28

产品概述

■ CHT3548HP3544/HP3544-2H 12H 24H精密直流电阻测试仪是高性能电阻测试仪，针对不同应用场合分别设计台式和手持式两种款式。0.1μΩ~3.1MΩ的测试范围，0.02%的基本精度可以满足大多数的电阻测试应用场合。抗干扰的电路设计使得该仪器能够在各种复杂的电磁环境下完成准确测试，HP3544/HP3544-2H 12H 24H标配RS232/RS485/LAN通讯接口和I/O接口，特别适合配套自动化设备完成自动测试。

产品特点

CHT3548手持式

■ 机身小巧便捷，性能媲美台式机的便携式测试仪

■ 测量值自动保持、自动储存

■ 具有稳定测量值（平均值功能）

■ 具有热电势补偿功能（OVC）

■ 大容量电池持久工作

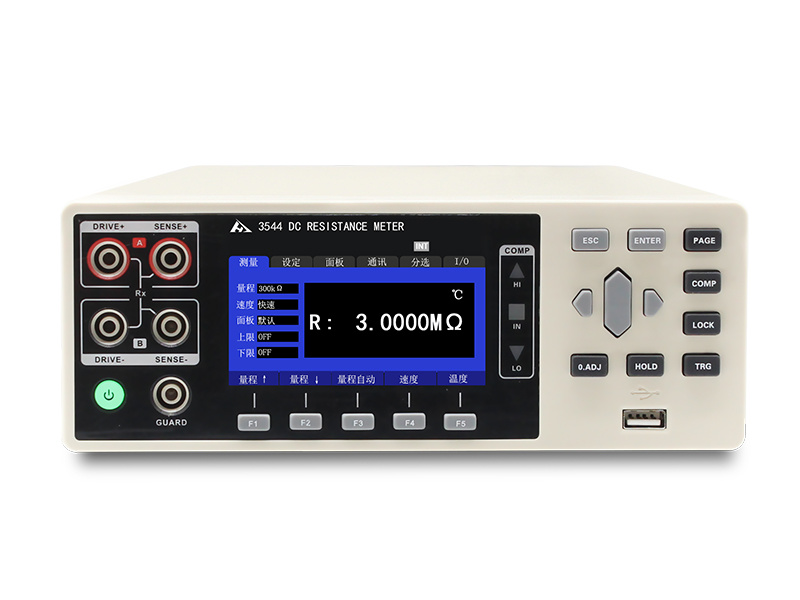

HP3544/HP3544-2H 12H 24H台式机

■ 抗干扰设计，适用电磁环节复杂场合

■ 快速高精度测试，接口丰富

■ 最高70V带点保护功能，有效避免无意中带电测试损坏主机

■ 支持多路测试（选配多路扫描卡）

产品应用

■ 元器件：电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点

■ 线缆、接插件：多股线，接插件，各种开关

■ 材料：热敏材料(保险丝、电热调节器的传感器)等导电材料

■ 新能源：电动车电池组连接桥，电芯连接电阻
产品规格

型号	CHT3548	HP3544	HP3544-2H	HP3544-12H	HP3544-24H
测试参数	直流电阻、温度
测试通道	单路		2路	12路	24路
基本精度	0.1%(3mΩ,30mΩ, 3MΩ)，0.05%(300kΩ)，0.02%(其它量程)
分辨率	0.1μΩ
量程	3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
测试速度	5次/秒(平均次数可选)	快速(50Hz:20ms；60Hz:18ms), 中速(50ms), 慢速(200ms)
信号源	恒流DC 100mA~1A
温度	范围：- 10℃~60℃；精度：1℃
校正	全量程内短路清零
比较器	实现HIGH/ IN/ LOW 分选	10档分选；实现HIGH/IN/LOW分选
内部数据保存	可记录2400组测试数据	搭配电脑软件记录测试数据
触发模式	内部触发( INT)、自动触发( AUT)	内部触发(INT)、外部触发(EXT)、手动触发(MAN)、总线触发(BUS)
接口	USB接口，外部触发口	RS232接口，RS485接口，LAN接口，I/O接口
电源	12V/2500mA h锂电池或8节干电池	电压:100VAC~256VAC；频率:50Hz~60Hz；
额定功率	2.5W	10W
尺寸与重量	208mm52mm120mm；重量:0.81kg	325mm215mm96.5mm；重量：2kg
