品牌	GWINSTEK/中国台湾固纬	产地类别	国产
类型	智能LCR测量仪	测量准确度	0.05%%
测量频率	10Hz～300kHz(±0.01%) (4 位显示)Hz	测量速度	快速: 25ms / 中速: 100ms / 慢速: 333ms
外形尺寸	265(宽)x107(高)x312(长)mm	重量	约3kg
应用领域	电子/电池,航空航天,汽车及零部件,电气,综合

LCR-6300固维 LCR-6000系列便捷高精密度LCR表详细技术参数、性能特点：

LCR-6300固维 LCR-6000系列便捷高精密度LCR表作为一款高精度的 LCR 测试仪，在电子元件测量领域展现出强大的实力，为众多电子相关行业的发展提供了关键技术支持。

一、精准测量能力

（一）频率覆盖范围

LCR - 6300 频率覆盖范围为 20Hz 至 2MHz，这一区间广泛涵盖了各类电子元件在不同应用场景下的工作频率。在消费电子领域，如手机、平板电脑的主板电路中，从低频的电源管理部分到高频的射频收发模块，其中的电感、电容元件工作频率多样。LCR - 6300 能够在该频率范围内对这些元件进行精确测量，助力工程师精准定位电路故障，优化产品性能。例如在手机的 Wi-Fi 模块电路中，通过对电感、电容在不同频率下参数的精确测量，可有效提升 Wi-Fi 信号的接收与传输质量，减少网络卡顿现象。在智能家居设备的控制电路中，该测试仪也能准确测量元件参数，确保设备稳定运行，实现精准的控制与数据传输。

（二）多参数测量功能

可精确测量电感（L）、电容（C）、电阻（R）、电抗（X）、阻抗（Z）、品质因数（Q）、损耗因数（D）以及相位（θ）等多种关键参数。以电感在变压器中的应用为例，电感值与品质因数 Q 值共同影响变压器的能量传输效率和信号失真度。在小型电源变压器的设计与检测中，LCR - 6300 能够同时准确测量这些参数，为变压器的优化设计提供关键数据，确保变压器在不同负载条件下高效、稳定地工作，减少能量损耗，提高电源转换效率。在电子设备的信号耦合电路中，电容的电容值与相位参数决定了信号的传输质量和稳定性，LCR - 6300 的多参数测量功能可帮助工程师全面了解元件性能，优化电路设计，保障信号的可靠传输。

二、高精度保障

基本精度表现出色，能够提供高度准确的测量结果。在航天航空电子设备制造中，对电子元件参数精度要求高，微小偏差都可能影响飞行器的飞行安全和设备运行可靠性。例如在卫星通信设备的电路中，对电容、电感等元件参数的精准测量至关重要，LCR - 6300 的高精度测量能力能够有效保障卫星通信设备的性能稳定性，确保卫星与地面站之间通信的准确性和可靠性，为航天任务的顺利执行提供支持。在医疗设备如核磁共振成像（MRI）设备的射频电路中，对元件参数精度的严格要求同样使得 LCR - 6300 成为得力的测量工具，通过精确测量电阻、电容等元件参数，保障 MRI 设备成像的清晰度和准确性，为医疗诊断提供可靠依据。

三、便捷操作体验

（一）自动量程切换

拥有自动量程切换功能，仪器可根据所测元件参数的大小，迅速自动选择最合适的量程。在电子元件生产线上，工人使用 LCR - 6300 时，无需频繁手动调整量程，大大提高了检测效率。例如在大规模生产电阻元件时，仪器能快速准确地测量不同阻值的电阻，及时筛选出不良品，保证产品质量。同时，自动量程切换避免了因手动量程选择不当导致的测量误差，提高了测量结果的准确性。在电子产品维修工作中，维修人员面对不同参数的元件，LCR - 6300 的自动量程切换功能可使其快速进行测量，节省维修时间，提高维修效率。

（二）人性化操作界面

操作界面简洁直观，按键布局合理，功能按键标识清晰。用户只需通过简单的按键操作，即可快速完成各种测量功能的切换和设置。对于初次使用该仪器的人员，也能在短时间内熟悉并掌握操作方法，降低了学习成本，提高了工作效率。在电子教学实验中，学生可快速上手使用 LCR - 6300 进行元件测量实验，加深对电子元件特性的理解，培养实践动手能力。例如在电子电路实验课程中，学生通过操作 LCR - 6300 测量电阻、电容、电感等元件参数，可直观地理解电路元件的基本特性和电路原理，为后续的学习和实践打下坚实基础。

四、丰富功能特性

（一）数据存储与传输

支持数据存储与传输功能，可存储大量测量数据，方便用户对测量数据进行记录和后续分析。通过配备的数据传输接口，如 USB 接口，可将存储的测量数据快速传输至计算机等外部设备。在质量检测部门，工作人员可将测量数据传输至电脑，利用专业软件进行数据分析，生成详细的检测报告，提高检测工作的规范性和效率。例如在电子元件生产企业的质量检测环节，通过 LCR - 6300 测量大量元件数据，并传输至计算机进行统计分析，可及时发现生产过程中的质量问题，采取相应措施进行改进。在科研项目中，研究人员可将测量数据传输至电脑进行深入分析，探索元件参数与实验条件之间的关系，为科研工作提供有力的数据支持。

（二）比较与筛选功能

具备比较功能，用户可预先设定元件参数的合格范围，在测量过程中，仪器能够快速判断元件是否符合预设标准。在电子元件批量生产检测环节，通过该功能可快速筛选出不良品，有效提高生产质量控制效率。例如在电容生产线上，设定好电容值、损耗因数等参数的合格范围后，LCR - 6300 可自动对生产的电容进行检测，将不符合标准的电容筛选出来，避免不良品流入下一生产环节。在电子设备组装前的元件抽检中，该功能可帮助工作人员快速判断元件是否合格，保障电子设备的组装质量。

（三）校准功能

拥有完善的校准功能，包括开路、短路校准等，确保仪器测量的准确性和可靠性。在使用一段时间后，或在对测量精度要求高的场景下，用户可通过校准功能对仪器进行校准，消除仪器自身的误差，保证测量结果的可信度。例如在科研机构的高精度测量实验中，每次实验前都可对 LCR - 6300 进行校准，以确保实验数据的准确性，为科研工作提供可靠的数据支持。在电子元件计量校准实验室中，该仪器的校准功能可使其满足严格的计量标准，为电子元件的精确测量提供保障。

五、广泛应用领域

（一）电子设备制造与维修

在电子设备制造行业，LCR - 6300 可用于对生产线上的电感、电容、电阻等元件进行质量检测，确保电子设备的性能和质量。在电子设备维修领域，维修人员可利用该仪器快速检测故障设备中的元件参数，判断元件是否损坏，从而准确找出故障原因，进行维修。例如在手机维修中，通过 LCR - 6300 对主板上的电感、电容、电阻等元件进行测量，可快速定位故障元件，缩短维修时间，提高维修效率。在电脑主板、游戏机等电子设备的维修中，该仪器同样能发挥重要作用，帮助维修人员准确判断故障，降低维修成本。

（二）科研与教育

在科研机构和高校的电子相关专业教学中，LCR - 6300 是重要的实验设备。科研人员可利用其进行新型电子元件的特性研究，为材料研发、电路设计等提供数据支持。在教学过程中，学生通过使用该仪器进行实验操作，可加深对电子元件参数测量和电路原理的理解，培养实践动手能力和创新思维。例如在电子材料研究中，科研人员使用 LCR - 6300 研究新型纳米材料制成的电感元件特性，为材料的优化和应用提供依据；在高校电子实验课程中，学生通过操作 LCR - 6300，掌握电子元件参数测量方法，提高实验技能，为未来的职业发展和科研工作奠定基础。

（三）通信与电力行业

在通信行业，LCR - 6300 可用于对通信设备中的射频元件、滤波器等进行参数测量，确保通信信号的稳定传输。在电力行业，可用于对电力设备中的电感、电容等元件进行检测，保障电力系统的安全稳定运行。例如在 5G 基站建设中，通过 LCR - 6300 对基站射频模块中的电感、电容元件进行测量和调试，可提高基站的信号发射和接收性能，优化通信质量；在电力变压器的检测中，使用 LCR - 6300 测量变压器绕组的电感、电阻等参数，可及时发现变压器的潜在故障，保障电力供应的可靠性。

快速选型

型号	测试频率	基本精度	10个步骤测试功能	USB存储功能	标配接口
LCR-6300	10Hz-300KHz	0.05%	YES	YES	USB/RS-232
LCR-6200	10Hz-200KHz	0.05%	YES	YES	USB/RS-232
LCR-6100	10Hz-100KHz	0.05%	YES	YES	USB/RS-232
LCR-6020	10Hz-20KHz	0.05%	YES	YES	USB/RS-232
LCR-6002	10Hz-2KHz	0.05%	YES	YES	USB/RS-232

详细规格
测试频率
LCR-6300	10Hz～300kHz(±0.01%) (4 位显示)
LCR-6200	10Hz～200kHz(±0.01%) (4 位显示)
LCR-6100	10Hz～100kHz(±0.01%) (4 位显示)
LCR-6020	10Hz～20kHz(±0.01%) (4 位显示)
LCR-6002	10Hz～2kHz(±0.01%) (4 位显示)
输出阻抗
	30Ω / 50Ω / 100Ω 可选择
基本准确度
慢速 / 中速	0.05%
快速	0.10%
测试速度
	快速: 25ms / 中速: 100ms / 慢速: 333ms
测试信号准位
电压	10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%)
电流	100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax)
直流偏压
内部	±2.5V (0.5%+0.005V)
显示范围
R, X, \|Z\|	0.00001Ω ~ 99.9999MΩ
G, B, \|Y\|	0.01nS ~ 999.999S
L	0.00001uH ~ 9999.99H
C	0.00001pF ~ 9999.99mF
D	0.00001 ~ 9.99999
Q	0.00001 ~ 99999.9
θd	-179.999° ~ 179.999°
θr	-3.14159 ~ 3.14159
DCR	0.00001Ω ~ 99.9999MΩ
Δ%	-99999% ~ 99999%
测试参数
测试组合	Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ
监控参数(最多2个可选择/每次)	Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
表列测试
	10 个步骤
分选
	比较器 (9BIN,AUX:1BIN)
记忆组
内部 – 面板设定	10个文件名
内部 – 量测数据	10000 Data(.csv)
USB储存	10个文件名, 9999个Data档案, 999个LCD画面档案
其他功能
自动准位控制 (ALC)	ON/OFF
平均	1~256次
触发	内部 / 手动 / 外部 / Bus
触发延迟	0ms~60s
判定功能	PASS / FAIL
画面储存	直接存入USB（Bmp格式）
显示屏
	3.5英寸LCD, RGB color (320x240)

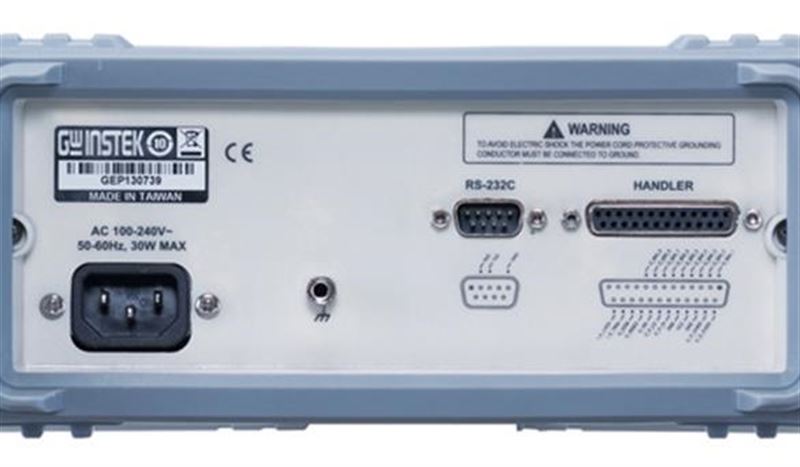

界面
	RS-232(SCPI), Handler, USB Host
使用电源
	AC 90V-250V, 50-60Hz, Max. 30VA
尺寸及重量
	265(宽)x107(高)x312(长) mm, 约3公斤
