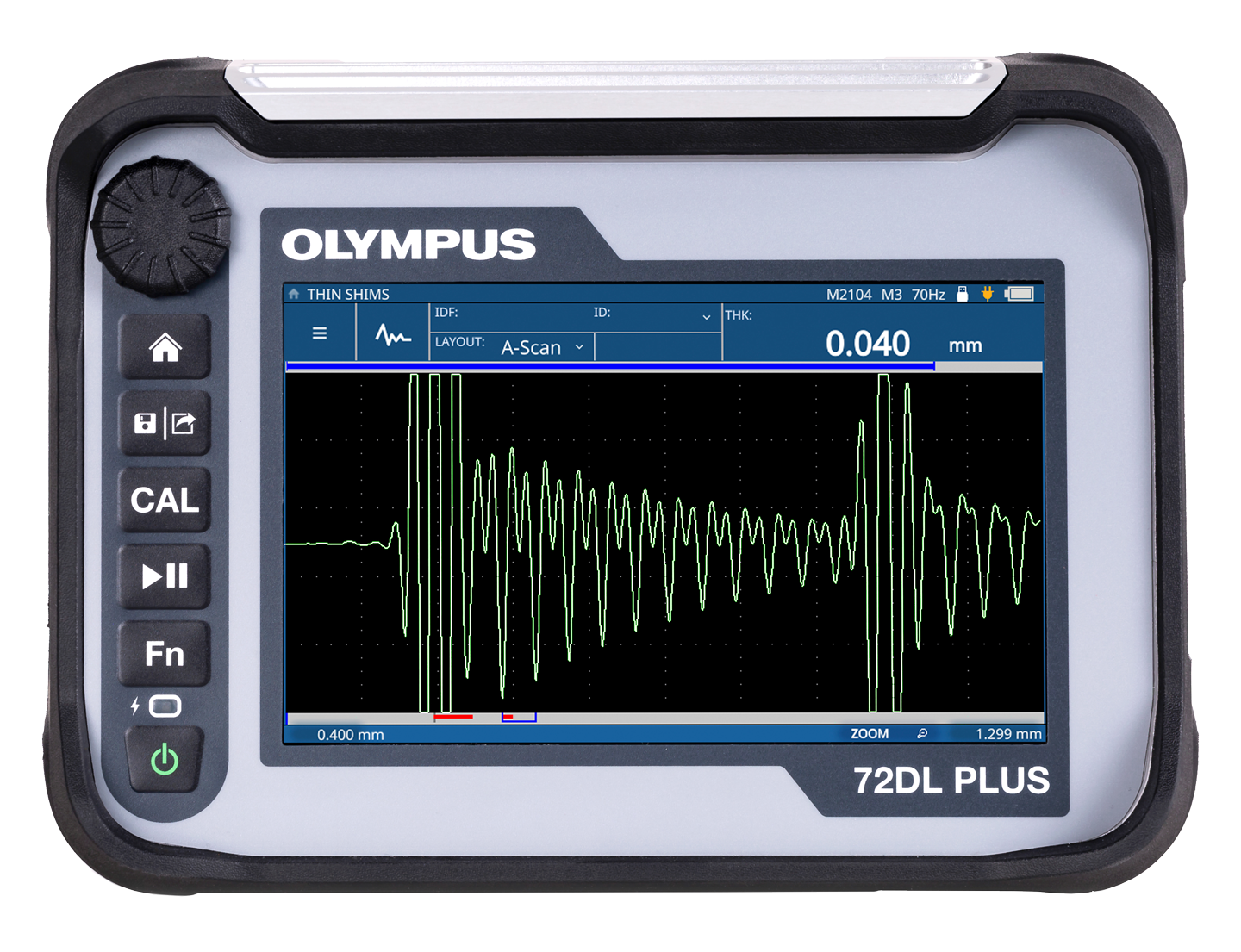

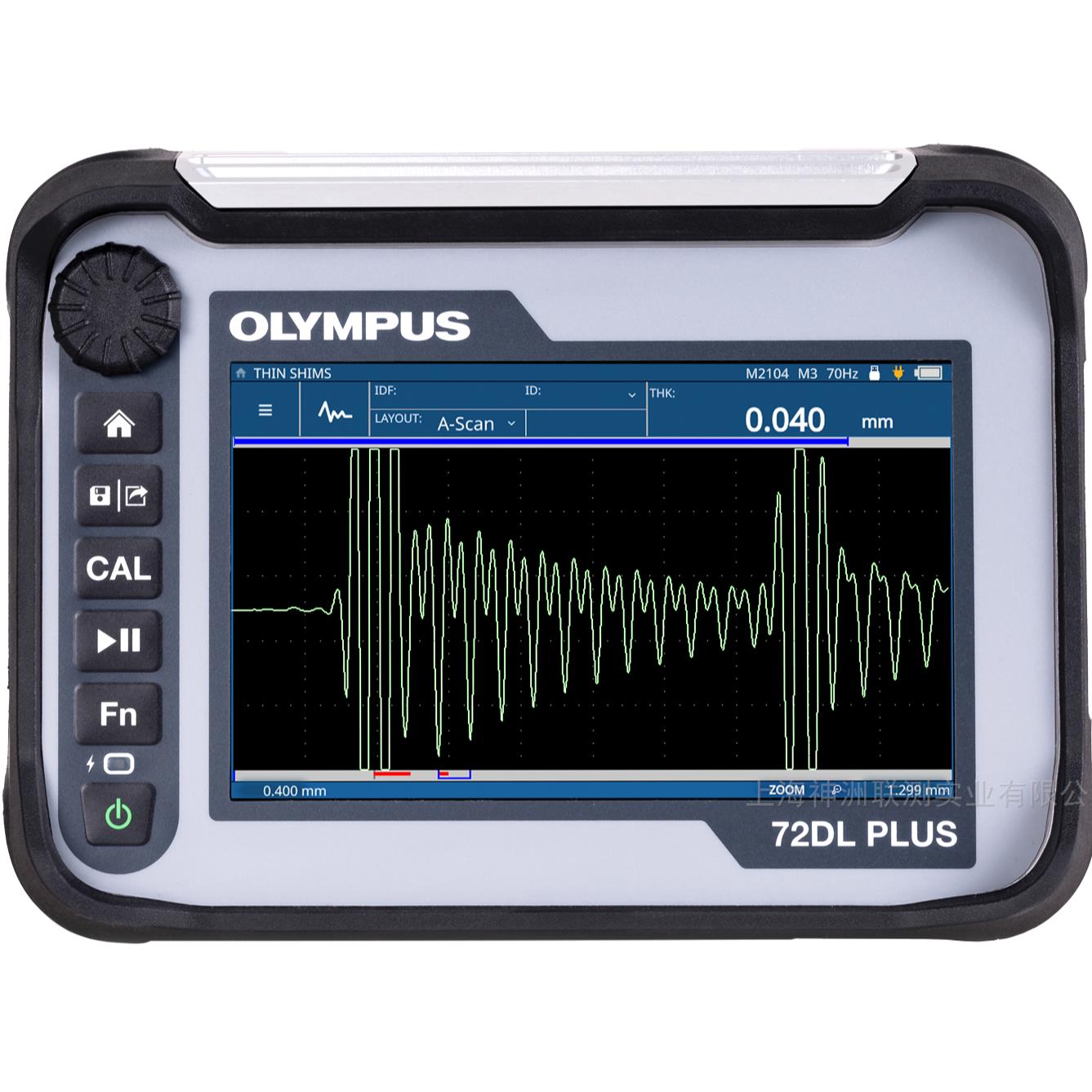

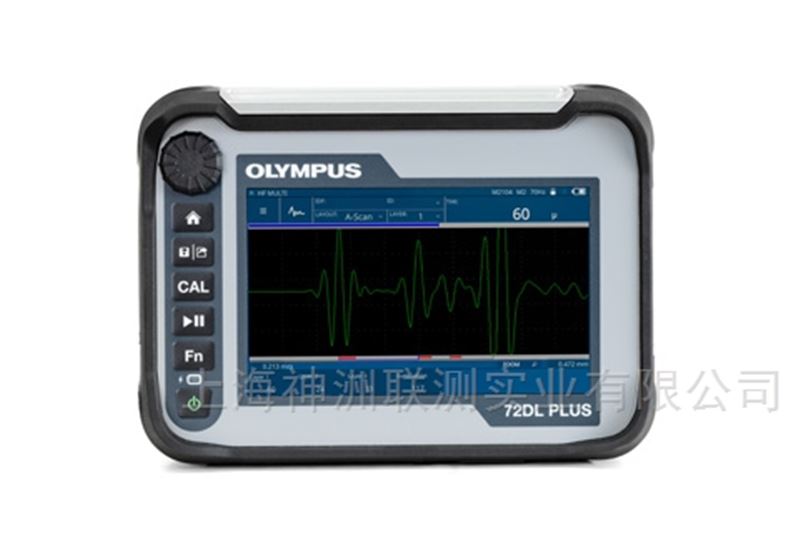

奥林巴斯（EVIDENT）便携式超声测厚仪72DL PLUS详细介绍：
一、 产品概述与定位
72DL PLUS是一款专为精密厚度测量而设计的便携式超声测厚仪。它继承了72系列久经考验的可靠性，并通过增强的硬件和软件，提供了比基础型号更出色的性能、精度和功能。
核心定位：
*高精度测量：面向需要高精度厚度监控的领域，如化工压力容器、管道、船体、航空航天结构以及各种高压金属设备的在役检测。
*腐蚀检测专家：特别适用于内部腐蚀调查，能够精确测量因内壁腐蚀、侵蚀、冲蚀而导致的壁厚减薄。
*高要求应用：胜任高温、小直径管、薄壁材料等具有挑战性的测量场景。
二、 主要特点与核心优势
1. 较高的测量精度与分辨率
*超高显示分辨率：厚度读数分辨率可达0.001 mm (0.0001英寸)，这对于监测缓慢的腐蚀进程或测量薄壁材料至关重要。
*优良的回波处理：采用Envelope Echo™ （包络回波）等高级信号处理技术，能够优化回波信号，即使在材料表面粗糙或有涂层的情况下，也能实现稳定、精确的测量。
*V-Path® 校正技术：自动校正因声束散射导致的测量误差，尤其在测量粗晶材料（如不锈钢铸件、焊缝）时，能显著提高精度。
2. 强大的腐蚀检测与数据分析能力
*B扫描成像功能：这是72DL PLUS的一个核心高级功能。它能够将一系列厚度测量值以横截面图像的形式实时显示出来，直观地展示被测部件的内部轮廓和腐蚀形态（如点蚀、均匀腐蚀），使缺陷一目了然。
*大容量数据存储：可存储数十万个厚度读数及相关A扫描波形，每个数据点都带有位置信息，便于后续分析和报告生成。
*强大的PC软件：配备的THRU-PC软件允许用户下载数据，生成详细的厚度等高线图、趋势分析图和符合行业标准的检测报告。
3. 出色的通用性与穿透能力
*宽广的测量范围：从薄至0.63mm (0.025英寸) 的薄板到厚达635mm (25英寸) 的部件均可测量。
*出色的穿透性：能够穿透大多数常见的涂层、漆层进行测量，无需费力去除表面覆盖层，节省大量时间和成本。
*多种材料声速测量：如果已知材料的标准厚度（如试块或未腐蚀区域），可以反向精确校准声速，确保对不同材料测量的准确性。
4. 坚固耐用与人性化设计
*符合IP67防护等级：防尘防水，能够承受恶劣的现场环境，如雨天、油污、灰尘等。
*阳光直射下可视的显示屏：高对比度、高亮度的屏幕，确保在任何光照条件下都能清晰读取数据。
*长效电池续航：配备可充电电池，支持长时间的现场检测工作。
三、 典型应用领域
*石油化工：
*管道、储罐罐底、压力容器壁厚的在役腐蚀监测。
*反应器、换热器管壁的厚度调查。
*海事与造船：船体钢板、甲板、船用锅炉的腐蚀检查。
*电力工业：锅炉管、高温高压管道的壁厚测量。
*航空航天：飞机蒙皮、结构件的厚度检查。
*制造业：各种金属板材、管材、铸件、锻件的厚度测量和质量控制。
四、 技术规格摘要
| 标准频率型号 | 高频率型号 | |
| 外型尺寸 （宽 × 高 × 厚） | 238.76 × 172.72 × 86.36 mm | |
| 重量 | 2.08 kg | |
| 供电设备 | 24 V AC/DC适配器，或73 Wh锂离子电池 | |
| 电池供电时间 | 8小时 | |
| 电池存储温度 | -20°C ～ 40°C | |
| 操作温度 | -10°C ～ 50°C | |
| 显示 | 177.8毫米（7英寸）WVGA（800 × 480）PCAP触摸屏，更新率为60 Hz | |
| 分辨率 | 低分辨率：0.1 mm | 低分辨率：25 µm（1 mil = 0.001 in.) |
| 标准分辨率：0.01 mm | 标准分辨率：2.5 µm（0.1 mil = 0.0001 in.) | |
| 高分辨率：0.001 mm | 高分辨率：0.25 µm（0.01 mil = 0.00001 in.) | |
| 厚度范围（取决于探头频率、探头类型和材料） | 钢：0.20 mm ～ 635 mm | 塑料：0.0127 mm ～ 25.4 mm |

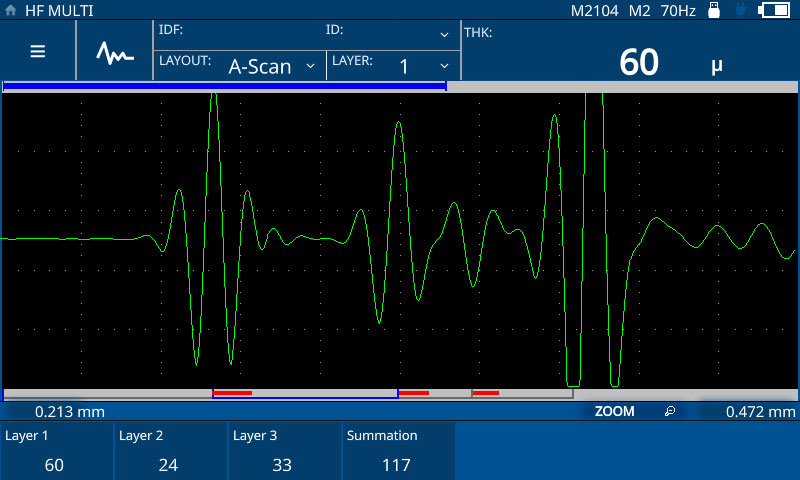

| 多层测量 | 最多6层 | |
| 测量速率 | 1到3层，最大2 kHz | 1到3层，最大1 kHz |
| 4到6层，最大1 kHz | 4到6层，最大500 Hz | |
| 校准 | 单点或两点自动校准；零位偏移和/或声速的手动调整；在冻结波形上进行的单点校准 | |
| 显示布局 | A扫描、B扫描、A/B扫描、趋势图、放大图、模板和A扫描/模板 | |
| 容量 | 2 GB； 约400000个厚度读数，20000个波形 | |
| 频率范围 | 0.2 ～ 30 MHz（-3 dB） | 20 ～ 125 MHz（-3 dB） |
| 增益 | 自动或手动（最大100 dB） | 自动或手动（最大80 dB） |
| IP评级 | 设计符合IP65评级标准并通过测试：防尘，且可抵御来自各个方向的水射流 | |
| 爆炸性气氛 | 通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试。 | |
| 撞击测试 | 通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。 | |
| 振动测试 | 通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。 | |
显示分辨率： 0.01 mm / 0.001 mm (可选) | 0.001 in / 0.0001 in (可选)
测量范围： 0.63 - 635 mm (钢中) | 0.025 - 25.0 in (钢中)
声速范围： 1,000 to 9,999 m/s | 0.0400 to 0.3937 in/us
测量精度： ±0.025 mm 或 ±0.1% (取较大值) | ±0.001 in 或 ±0.1% (取较大值) (在标准条件下)
显示模式： 厚度值、A扫描、B扫描（实时横截面图）
数据存储： 超大容量，可存储读数及关联的A扫描波形
探头频率： 通常配备5MHz、10MHz等高精度探头，可选双晶、微径探头等以适应不同应用
防护等级： IP67
标准配置： 通常包括主机、电池、充电器、标准探头、耦合剂、PC通信软件和电缆、携带箱。
五、 总结
奥林巴斯（EVIDENT）便携式超声测厚仪72DL PLUS不仅仅是一个简单的“厚度尺"，它是一个功能强大的腐蚀调查和厚度监控系统。其较高的精度、革命性的B扫描成像功能以及强大的数据处理能力，使其在工业无损检测领域，尤其是在资产完整性管理和预防性维护中，成为专业人士的得力工具之一。
对于需要进行合规性检测、腐蚀速率监测或应对复杂测量挑战的用户来说，72DL PLUS提供了远超基础测厚仪的价值和洞察力。
