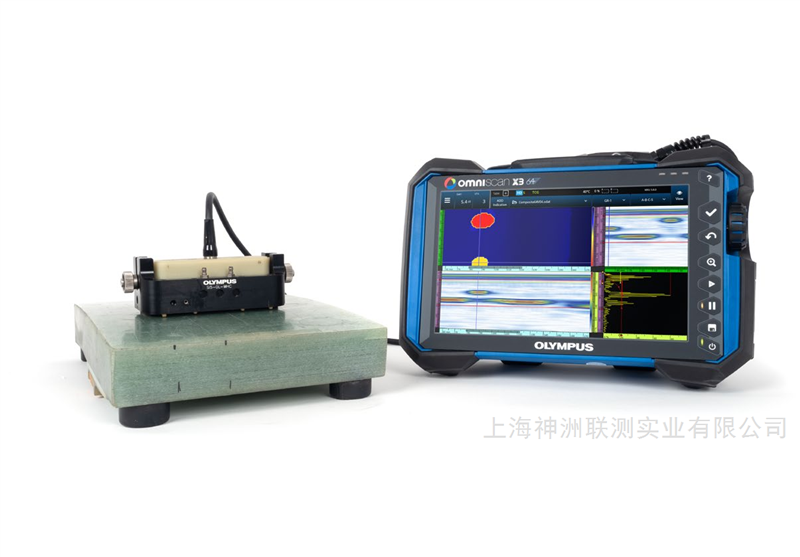

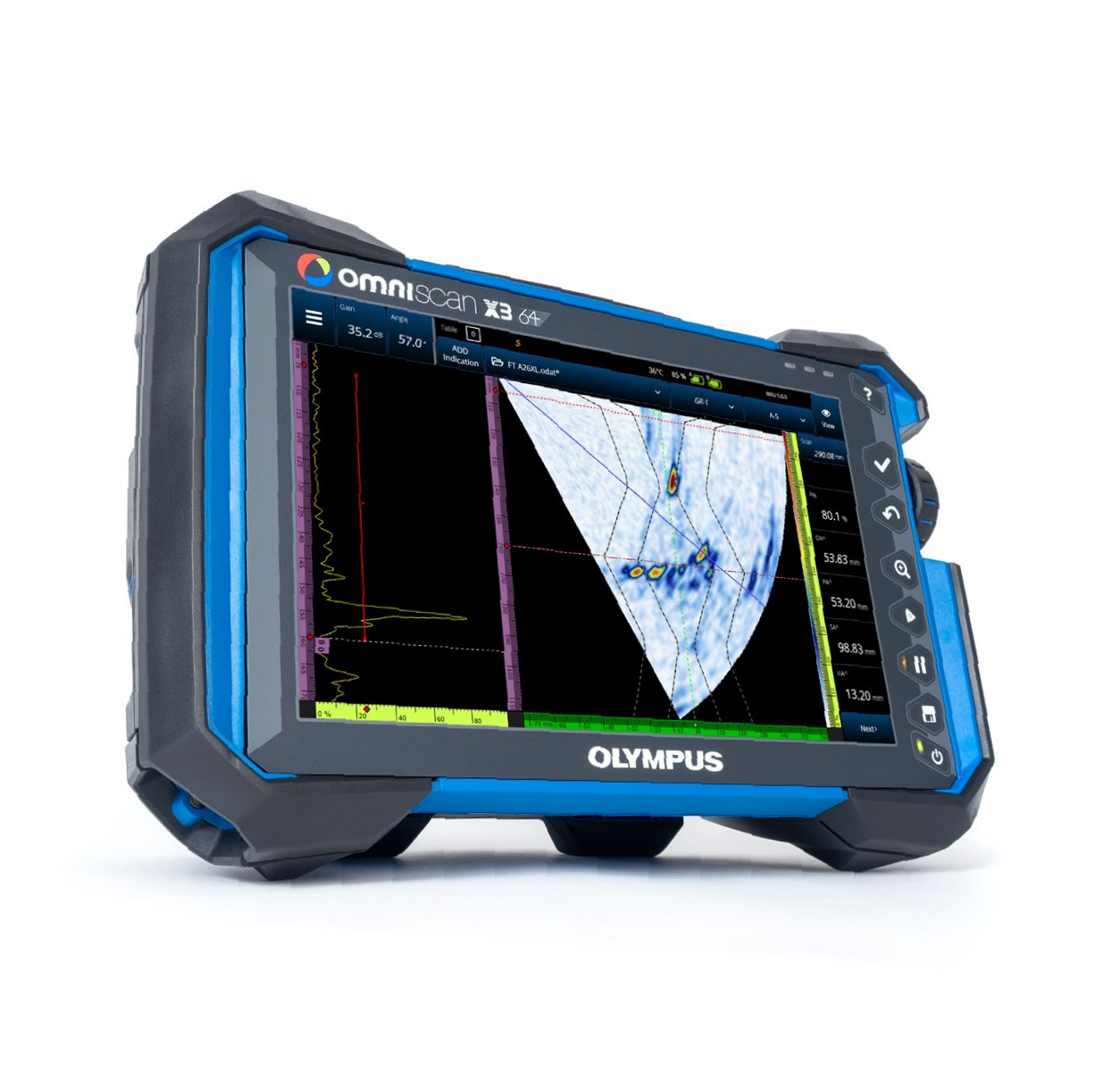

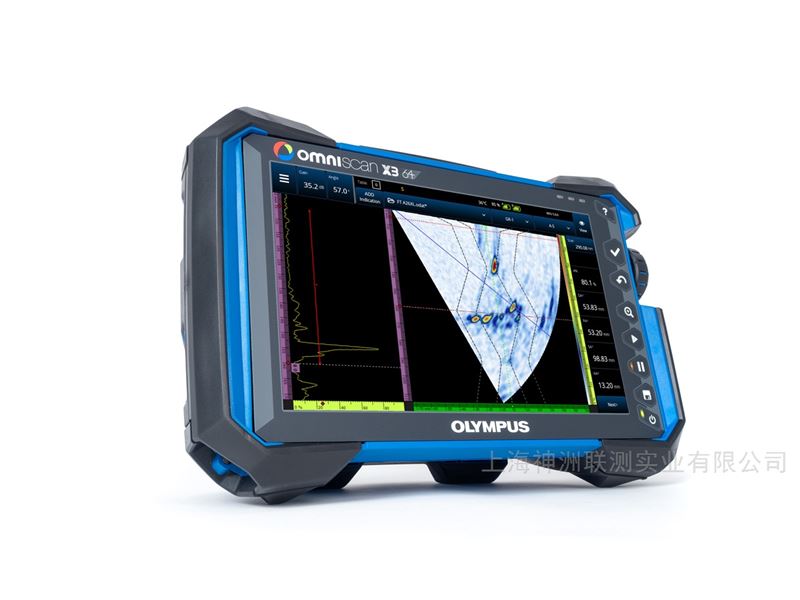

奥林巴斯相控阵探伤仪OmniScan X3 64，沿用坚固便携的OmniScan X3外壳。其强大聚焦功能搭配大晶片孔径容量，可充分发挥64晶片相控阵探头潜力，实现128晶片孔径的TFM检测。能应对厚、衰减性材料检测挑战，具备创新TFM功能、高效校准等特性，助您轻松完成复杂检测任务 。

奥林巴斯相控阵探伤仪OmniScan X3 64详细介绍：

奥林巴斯OmniScan X3是目前全球市场上比较*、最主流的便携式相控阵超声检测（PAUT）设备之一，代表了该领域的顶尖技术水平。它不仅是OmniScan MX2的升级版，更是一个功能全面扩展的平台。奥林巴斯相控阵探伤仪OmniScan X3 64，沿用坚固便携的OmniScan X3外壳。其强大聚焦功能搭配大晶片孔径容量，可充分发挥64晶片相控阵探头潜力，实现128晶片孔径的TFM检测。能应对厚、衰减性材料检测挑战，具备创新TFM功能、高效校准等特性，助您轻松完成复杂检测任务 。

一、核心定位与主要特点

OmniScan X3是一款集成了相控阵超声检测（PAUT）、常规超声检测（UT）、衍射时差法超声检测（TOFD）等多种*检测技术于一体的现代化无损检测仪器。其设计目标是提供较高的检测效率、出色的数据质量、出色的连通性和用户友好性。

主要特点概括：

*模块化设计：支持多种功能模块（相控阵、常规超声、TOFD等）的自由组合。

*强大的多组技术：可同时运行多达四个检测组，极大提升检测效率。

*出色的连通性：内置Wi-Fi、蓝牙、GPS，支持远程控制和数据无线传输。

*直观的触摸屏界面：基于Android系统，操作流畅，易于上手。

*强大的数据分析软件：配备PC端分析软件，确保数据分析的深度和可靠性。

*坚固耐用：符合IP64防护等级，适用于苛刻的工业现场环境。

二、硬件配置与技术规格

1.  外观与显示：

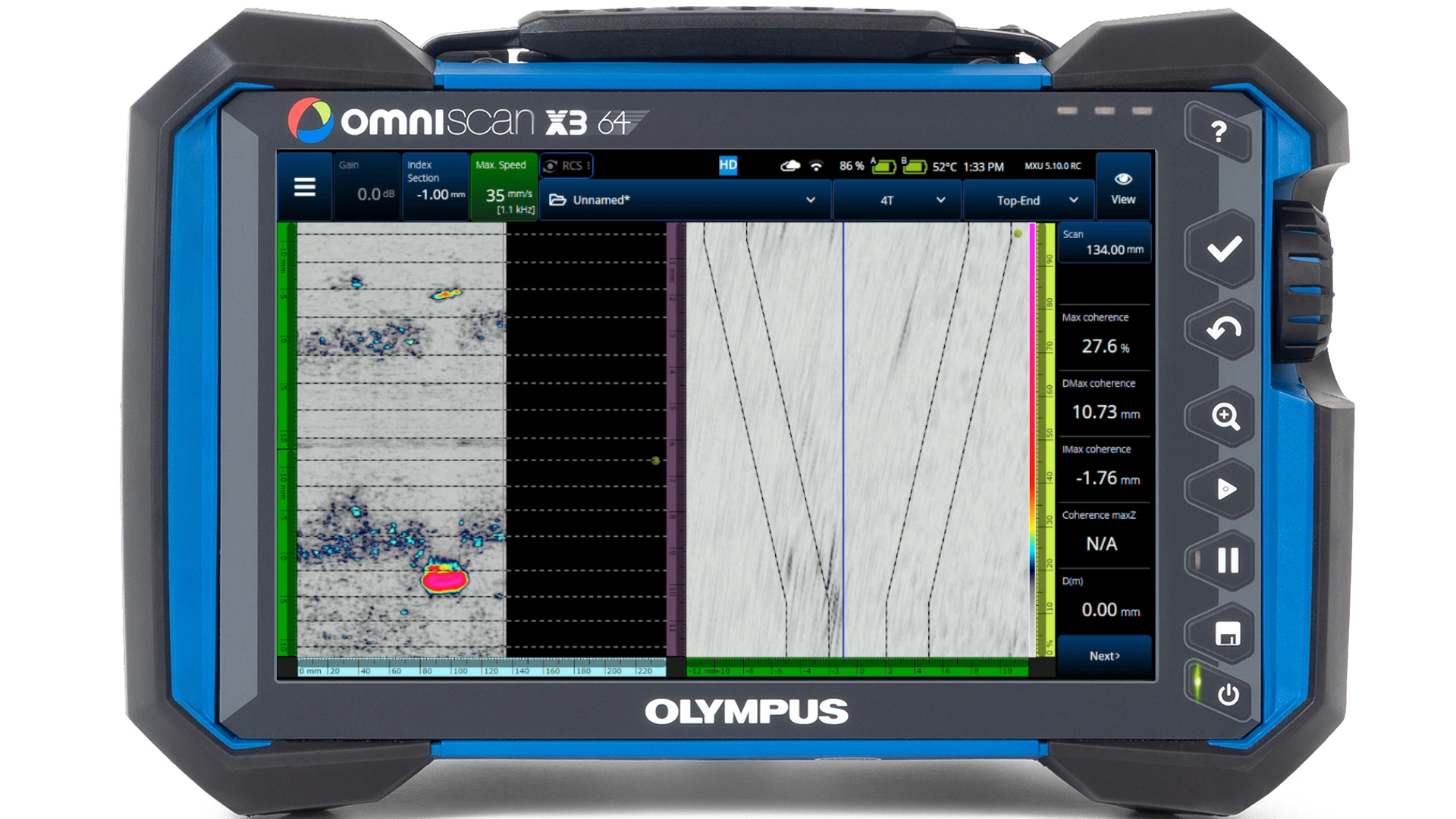

*屏幕：配备一个高分辨率、高亮度的12.1英寸超大触摸屏，即使在户外强光下也能清晰显示数据。

*设计：人体工程学设计，重量相对较轻（约4.2 kg，含电池），平衡性好，便于长时间手持操作。

*防护等级：IP64，防尘防水，能够应对恶劣的检测环境。

2.  模块化架构（核心优势）：

*OmniScan X3 的核心是其模块化设计。用户可以根据检测需求选择不同的探头模块。

*X3 64/128：标准的64或128晶片孔径的PA模块，满足绝大多数PAUT应用。

*X3 64/128 PR：双晶片矩阵探头（DMA）模块，专为使用DMA探头进行腐蚀 mapping 等应用而设计，是检测复杂几何形状工件（如弯头、小直径管）的利器。

*X3 32/32 PA/UT：集成了32晶片PA和32个常规UT通道，非常适合需要同时进行PA扫查和常规UT测厚的应用。

*X3 16/64 TOFD/PA：集成了TOFD和PA功能，是焊缝检测的黄金组合。

3.  检测能力：

*最大激活晶片数：128个（取决于所选模块）。

*最大并行采集通道：可同时采集多达4组独立的检测数据（例如：2组PA、1组TOFD、1组UT同时工作）。

*脉冲重复频率（PRF）：非常高，支持高速扫查而不丢失数据。

*编码器：支持多种编码器，实现精确的位置关联和C/B/D扫描成像。

三、软件功能与成像能力

1.  多组技术（MultiZones）：

*这是X3的标志性功能。允许用户在一个扫描中设置多个不同角度、不同聚焦法则的检测组，同时覆盖焊缝的整个体积（从根部到盖面）。一次扫查即可完成全面检测，效率相比传统UT提升数倍。

2.  实时成像：

*S扫描（扇形扫描）：实时显示不同角度的覆盖范围。

*B扫描：显示工件深度的截面视图。

*C扫描：（需要编码器）提供工件的俯视图，直观显示缺陷的平面分布。

*TOFD扫描：实时显示TOFD的D扫描图像。

*所有视图均可同时实时显示。

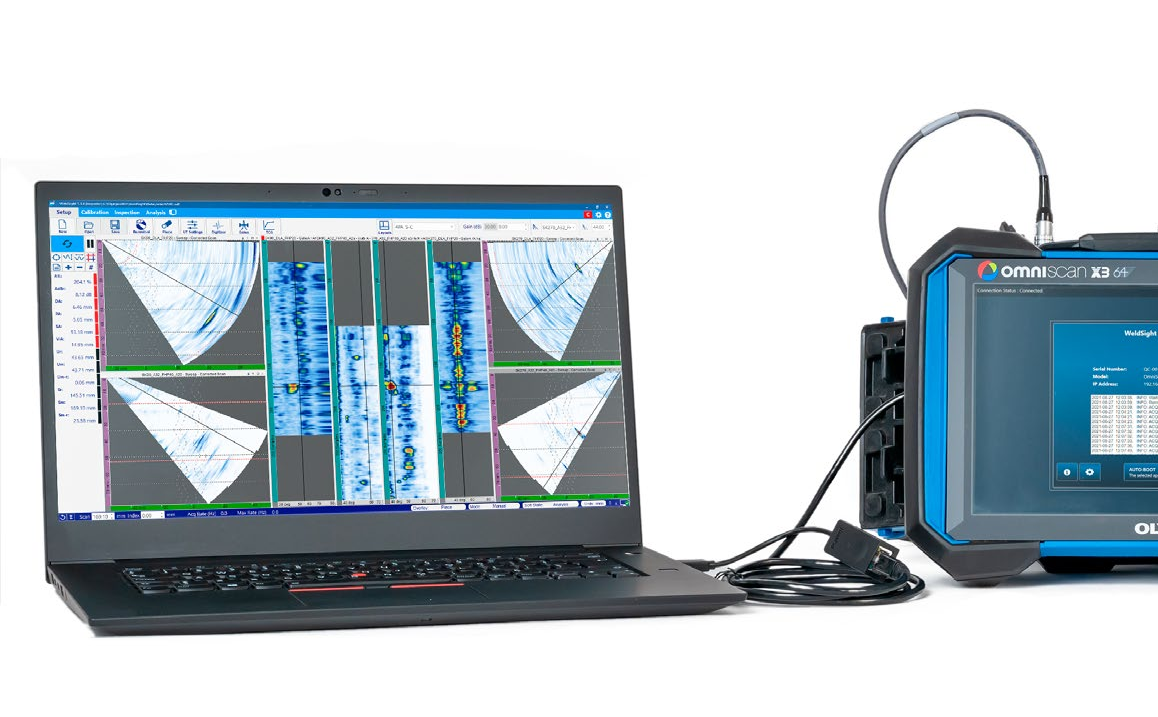

3.  数据分析软件 - OmniPC：

*仪器采集的数据可以在PC上使用功能强大的OmniPC软件进行离线分析。

*该软件提供比仪器上更丰富的分析工具，支持生成专业的报告，是数据审核和存档的关键。

4. 连通性与数据管理：

*远程控制：通过Wi-Fi使用平板电脑或手机上的VNC Viewer软件远程操作仪器，使检测员可以在难以接近或危险的位置（如高温、高空）放置仪器，而人站在安全位置进行操作。

*无线数据传输：通过Wi-Fi将数据直接传输到网络驱动器或云存储，实现数据无缝同步和团队协作。

*GPS：内置GPS，可自动为检测数据添加地理位置信息，对于长距离管线等项目非常有用。

*仪器管理：通过**TeamConnect软件，管理员可以远程管理多台X3仪器的设置、软件和校准数据。

四、主要应用领域

OmniScan X3广泛应用于需要高质量、高效率无损检测的行业：

*焊接检测：航空航天、船舶制造、压力容器、管道焊缝的全自动或手动检测是其最主要应用。

*腐蚀与壁厚测量：特别是使用DMA模块对复杂结构进行腐蚀成像和壁厚测绘。

*航空航天：复合材料、钛合金等结构的检测。

*发电行业：涡轮机叶片、转子、锅炉管道的在役检查。

*制造业：铸件、锻件的质量检查。

五、型号常见配置

市场上常见的型号通常由“OmniScan X3" + “通道数" + “模块类型" 组成，例如：

*OmniScan X3 64：标准64通道PAUT模块。

* OmniScan X3 64/128 PR：支持DMA探头的64/128通道模块。

*OmniScan X3 32/32 PA/UT：32通道PA和32通道UT的组合模块。

总结

奥林巴斯OmniScan X3不仅仅是一台仪器，更是一个完整的检测解决方案平台。它通过其模块化设计、强大的多组同时检测能力、便捷的连通性以及出色的软件生态系统，重新定义了现代无损检测的标准，极大地提高了检测效率、数据的可靠性和可追溯性，成为众多行业高要求无损检测应用的好好设备。
